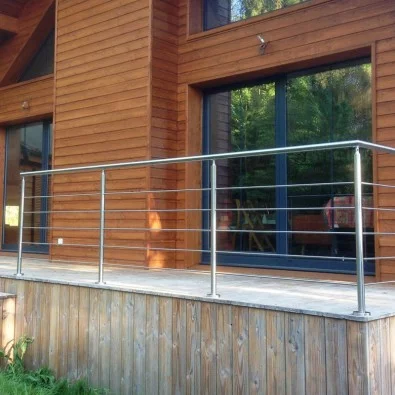

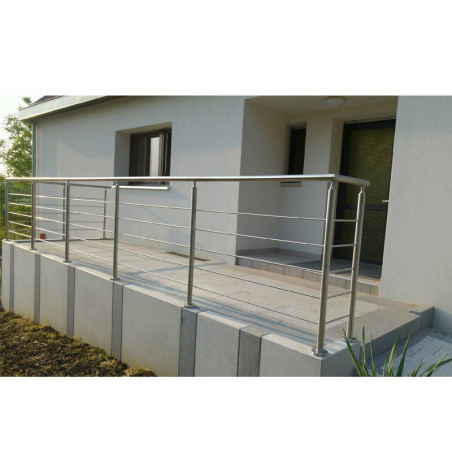

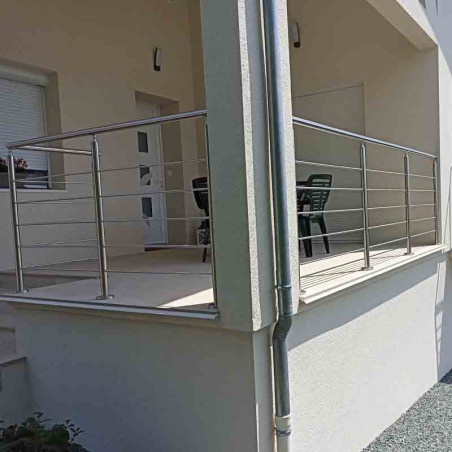

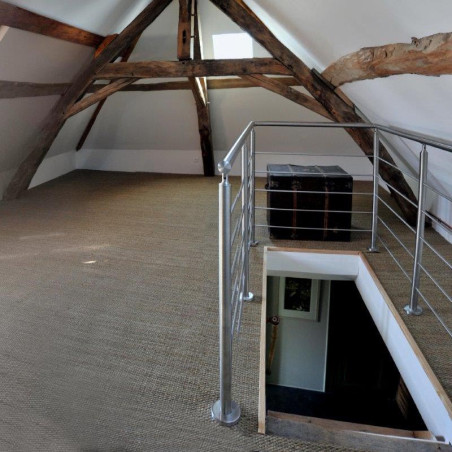

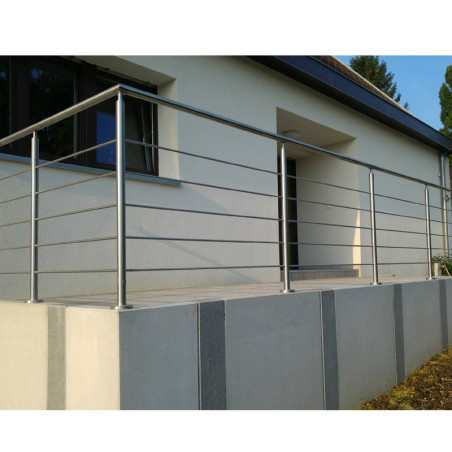

Garde corps inox en kit 5 BARRES à la française : pour terrasse, balcon ou mezzanine

Entraxe maxi entre deux poteaux

Pour ce type de garde corps, la distance entre 2 poteaux sera de 1,5 m au maximum. Ils constituent la structure de votre garde corps.

Divisez la longueur de chaque segment de garde corps (en m) par 1,5 pour obtenir le nombre d'intervalles et déterminer le nombre de poteaux nécessaire.

Pour vous aider, faites un croquis à main levée sur lequel vous matérialisez les poteaux de départ, de milieu et d'angle.

Les poteaux de départ

Ils se positionnent à chaque extrémité du garde corps.

Ils sont fournis pré-percés, avec 5 trous non-débouchants.

Les lisses de ø12 mm pénètrent dans les trous jusqu'à arriver en butée, tout simplement.

Les poteaux de milieu

Ils se positionnent entre les poteaux de départ et/ou d'angle lorsque votre garde corps est plus long que 1,5 mètre.

Ils sont fournis pré-percés, avec 5 trous débouchants.

Les lisses de ø12 mm pénètrent dans les trous et traversent les poteaux.

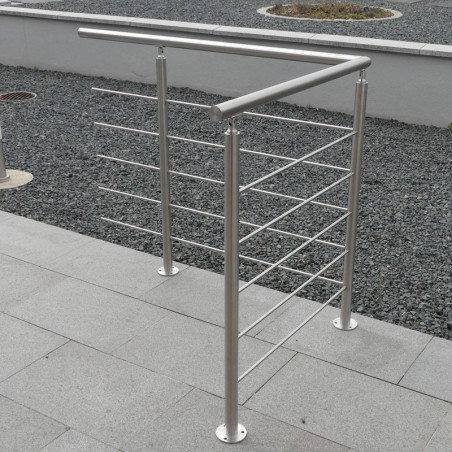

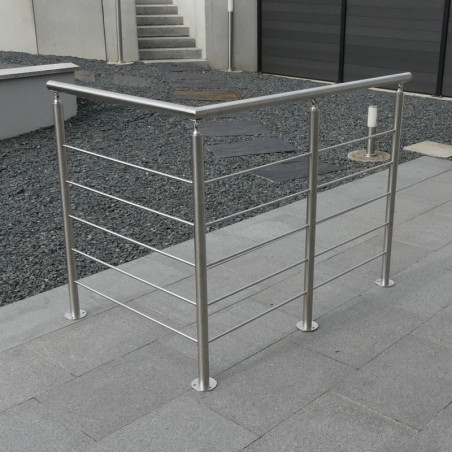

Les poteaux d'angle à 90°

Ils sont fournis pré-percés, avec 2 x 5 trous non-débouchants, soit 10 trous au total.

Les lisses de ø12 mm pénètrent dans les trous jusqu'à arriver en butée, tout simplement.

Le poteau d'angle à 90° s'adapte aux configurations en forme de L, de U ou de Z.

Angles différents de 90°

Dans le cas d'un angle différent de 90°, deux possibilités s'offrent à vous. Il convient alors d'utiliser des poteaux de milieu :

• soit positionner 2 poteaux : 1 de part et d'autre de l'angle
• soit positionner 1 seul poteau décalé de l'angle

Dans les 2 cas, assurer la continuité du garde corps avec les coudes de main courante et de lisses proposés dans les étapes suivantes.

Vous pouvez aussi utiliser des poteaux de départ doublés dans l'angle à 10 cm maxi l'un de l'autre et assurer la continuité de la main courante avec un coude ou un raccord orientable.

Les cache-platines

Ils permettent de masquer la quincaillerie d'ancrage au sol.

Ajoutez-en un par poteau.

Ajustez les quantités et passez à l'étape suivante.

LES TUBES DE MAIN COURANTE DE VOTRE GARDE CORPS

Ils sont fournis en longueurs standard et tronçonnables facilement sur chantier.

Le principe est de les commander légèrement en sur-longueur afin d'éliminer tout risque d'erreur.

Les accessoires de coupe vous seront proposés dans la dernière étape de configuration, ainsi que les accessoires de fixation de la main courante sur les poteaux.

CONTINUITÉ DE MAIN COURANTE POUR VOTRE GARDE CORPS : RACCORDS DROITS, ORIENTABLES, COUDES

Vous pouvez assurer la continuité de votre garde corps grâce aux accessoires proposés.

Un garde corps continu est visuellement harmonieux, plus rigide et plus sécurisant.

• Si votre main courante a plus de 3 mètres de longueur, choisissez autant de raccords droits (manchons) que nécessaire. Ils sont invisibles, la finition est professionnelle.
• Le raccord orientable permet de traiter les angles supérieurs à 90° et les descentes d'escalier dans le prolongement du garde corps.

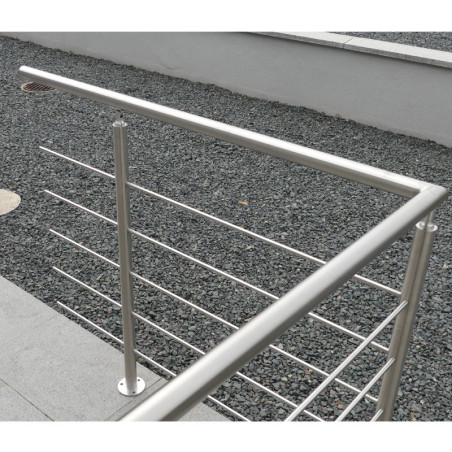

• Le coude à 90° permet de conserver la continuité de la main courante dans les angles droits et rigidifie l'ensemble.

Il n'y a qu'un seul coude adapté pour être positionné sur un poteau d'angle 90° : celui avec l'angle saillant, car il épouse la forme du berceau du support de main courante.

Ces accessoires sont à coller : la colle professionnelle est proposée dans la dernière étape de création du kit.

DÉPARTS MURAUX DE MAIN COURANTE POUR GARDE CORPS

Pour finir joliment une extrémité, fixez la main courante à un mur.

Cela contribue à augmenter la rigidité de la balustrade, mais n'est pas impératif.

Choisissez :

• départ mural à fixation invisible : plus esthétique, et élégant. Un point d'ancrage au centre.
• départ mural à fixations apparentes : plus abordable, jolie finition.

Si votre façade est équipée d'une isolation extérieure, mieux vaut finir avec un bouchon ou une terminaison design, voyez ci-après.

TERMINAISONS DE MAIN COURANTE POUR VOTRE RAMBARDE

Apportez une touche de sobriété, d'élégance et d'ergonomie à votre garde corps, selon vos goûts ou vos envies.

• Les bouchons inox : plats, légèrement bombés ou en demi-sphère pour des terminaisons de main courante sobres et économiques
• Les crosses de terminaison : à pan coupé, boule ou design striée pour une touche de modernité, recourbée pour l'ergonomie et le design.

Ces accessoires sont à coller avec notre colle professionnelle pour une tenue à toute épreuve et définitive.

La colle est proposée dans la dernière étape de configuration.

Ajustez les quantités de produits, puis passez à l'étape suivante.

Pour les accessoires à coller (coudes, bouchons, crosses, terminaisons...):

Ajoutez la colle bi-composant à votre panier.

Elle garantit un collage professionnel puissant qui s'apparente à un "soudage à froid".

Il suffit de bien la mélanger à la sortie de la seringue.

Ajuster la longueur des barres de main courante :

Obtenez facilement un résultat parfait, il vous suffit de posséder une disqueuse.

1. Utilisez un disque à tronçonner spécial inox pour couper les barres (surtout pas de disque "acier")
2. Arasez et ébarbez proprement votre coupe avec le disque à ébarber (disque à lamelles) spécial inox pour un résultat parfait

L'opération est facile à réaliser, même pour un débutant. Le disque à ébarber est surprenant d'efficacité.

Fixation de la main courante :

La solution est d'une grande simplicité : il suffit de posséder une visseuse électrique (ne pas utiliser la perceuse).

1. Tracer l'emplacement des trous sur la main courante
2. Percer la main courante avec notre foret professionnel inox : perçage à vitesse normale, en lubrifiant
3. Réaliser le filetage à l'aide du taraud professionnel : insérer le taraud dans la visseuse, faire un aller-retour à vitesse lente, en lubrifiant. Vous créez un filetage en quelques secondes.
4. Visser la main courante sur les poteaux avec les vis M4 x 12 (2 par poteau)

Ceci est accessible à tout le monde sans exception, même si vous ne l'avez jamais fait.

Pour lubrifier, trempez simplement l'outil dans l'huile.

Prévoyez un foret pour 10-12 trous, un taraud pour 40-50 filetages.

Ancrage dans le sol

Votre garde corps devra être solidement ancré dans le sol. Nous vous conseillons de privilégier la quincaillerie de fixation professionnelle, en inox, que nous fournissons. Evitez à tout prix les chevilles plastique pour l'ancrage au sol. La quincaillerie de fixation sera choisie en fonction du support. Il y a 3 points d'ancrage au sol par poteau.

• Support béton : goujons d'ancrage ou scellement chimique
• Chape sur dalle béton : scellement chimique sans tamis
• Supports creux (parpaing, brique creuse..) : scellement chimique avec tamis
• Support bois : Tirefonds et rondelles inox

Les goujons d'ancrage inox :

Il s'agit d'une fixation mécanique professionnelle. Une bague s'expanse au fond du trou lors du serrage et garantit un ancrage puissant.

Mode opératoire :

1. percer diamètre 8 mm et souffler le trou
2. frapper le goujon dans le trou
3. serrer

Le scellement chimique :

Il s'agit d'un mortier de scellement dont la composition chimique assure une tenue très forte sans créer de contrainte dans le matériau.

Mode opératoire sur support plein :

1. percer diamètre 10 mm et souffler le trou
2. injecter le mortier (avec un pistolet classique)
3. insérer les filets inox en les "vissant"
4. centrer les tiges et laisser sécher
5. fixer en utilisant rondelle et écrou

Sur support plein, comptez une cartouche pour 25-30 fixations

Mode opératoire sur support creux :

1. percer diamètre 12 mm et souffler le trou
2. positionner le tamis et injecter généreusement le mortier (avec un pistolet classique)
3. insérer les filets inox en les "vissant"
4. centrer les tiges et laisser sécher
5. fixer en utilisant rondelle et écrou

Sur support creux, comptez une cartouche pour 10-12 fixations.

En effet, le mortier doit être injecté généreusement.

Tirefonds inox

Sur un support bois, vous pouvez ancrer votre garde corps directement avec des tirefonds 8 x 80 mm et des rondelles M8.

En cas de besoin, nous pouvons aussi vous fournir des tirefonds 8 x 120 ou 8 x 150 mm (vendus séparément).

Masquer la fixation au sol

Les cache-platines de l'étape 1 servent à masquer la fixation au sol.

Utilisez-les, la finition est superbe.

Autre petit outillage et accessoires :

• Les forets béton : forets béton professionnels, calibrés pour les goujons d'ancrage, 3 taillants
• Couronne diamant : permet de percer sans dommage le carrelage
• Jeu de cales : permet de mettre parfaitement d'aplomb les poteaux
• Tampon de brossage : à conserver après montage pour éliminer d'éventuelles rayures ou traces pouvant survenir suite à des chocs
• Spray nettoyant : produit professionnel de nettoyage de l'inox
