Comment fixer un garde corps terrasse dans l’ITE – Isolation Thermique Extérieure ?

Article rédigé par Pierre
28 février 2023

Conseils Garde corps ITE Isolation Thermique exterieure

Pour fixer votre garde corps de terrasse dans l’ITE de façade de votre maison, voici une solution en 8 étapes :

Percer dans l’isolant et son support les trous de fixation des platines d’ancrage des poteaux de garde corps
A l’aide d’une scie cloche, retirer le crépis et l’isolant
Sceller les tiges filetées pour la fixation des platines
Positionner un tube inox dans l’ouverture qui servira d’appui pour les poteaux
Insérer de la laine de verre pour isoler au maximum en limitant le pont thermique
Fixer les platines des poteaux
Mettre en place les poteaux de la rambarde
Terminer l’installation du garde corps

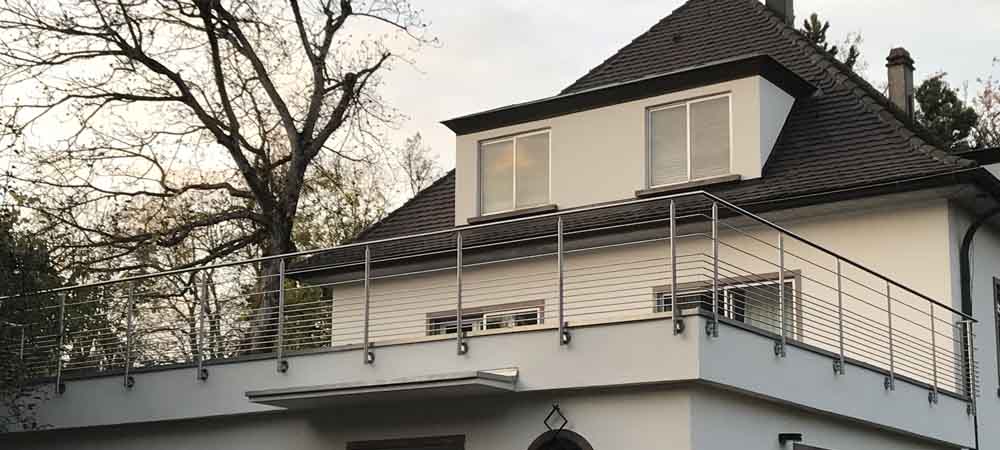

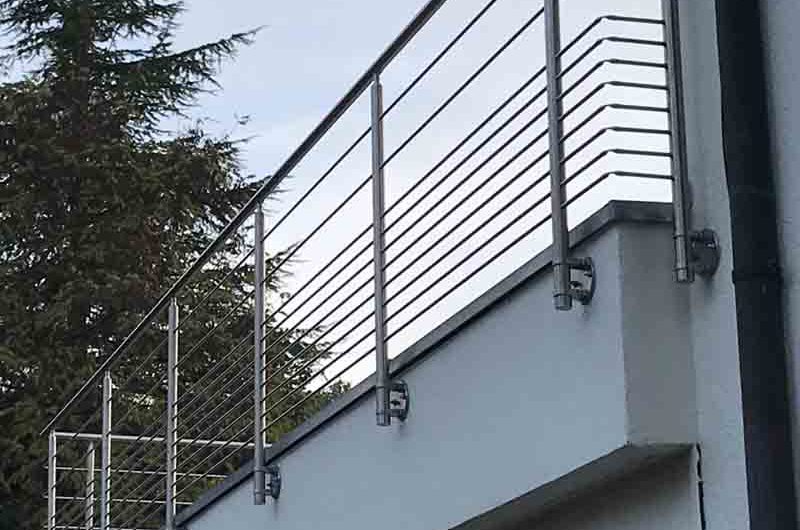

Fixer un garde corps toit terrasse sur ite isolation thermique exterieure — Exemple de réalisation d’un garde corps inox fixé au travers de l’ITE

Sommaire

Personne n’a pensé à la fixation du garde corps de terrasse
Méthodologie proposée
Ces produits pourraient vous intéresser

Personne n’a pensé à la fixation du garde corps de terrasse

Situation embarrassante mais fréquente, votre garde corps de terrasse a été oublié. Ni l’architecte, ni l’isoleur ou l’étancheur n’ont anticipé l’installation de la future rambarde.

L’isoleur n’a pas mis en place de réservations ou supports de fixation en façade dans l’isolation thermique extérieure ITE.

L’étancheur a mis en place les relevés d’étanchéité ainsi que les couvertines sur l’acrotère, sans évoquer la balustrade, et vous conseille de ne pas toucher à sa réalisation au risque de perdre la garantie.

Tout le monde a quitté votre chantier et les intervenants se rejettent la responsabilité de cette lacune.

Vous pourriez vous retourner contre l’architecte, mais vous préférez mettre en œuvre une solution alternative et rapide pour l’installation de votre garde corps de toit terrasse ITE de votre maison.

La méthode présentée permet d’installer votre barrière de terrasse et finir votre chantier

sans dégâts apparents sur l’enduit de façade (les platines masquent les trous)
en minimisant le plus possible l’impact sur la performance de votre isolation thermique
en préservant l’étanchéité de votre toiture-terrasse

N’hésitez pas à confier l’installation de votre garde corps de terrasse à un professionnel.

Ce dernier saura dimensionner et choisir l’ensemble des éléments de fixation pour sécuriser au mieux votre toiture-terrasse :

Platine d’ancrage

Quincaillerie de fixation

Méthode de fixation en fonction du support (brique, béton…)

Section du tube d’appui

Pour préserver les relevés d’étanchéité des acrotères, privilégiez l’installation d’un garde corps en fixation latérale, à l’anglaise.

N’oubliez pas d’insérer de la laine de verre dans les trous pour reconstituer l’isolation thermique
La préconisation de METALENSTOCK

Méthodologie proposée

1^ère étape : percer les trous de fixation pour l’ancrage des platines

Après avoir tracé l’axe vertical et horizontal des platines, percer à travers l’ITE dans le mur les 2 trous de fixation, en vue d’un scellement chimique de tiges filetées inox A4.

Veillez à choisir un diamètre suffisant de tiges filetées inox pour une bonne résistance de la rambarde. N’utilisez pas de chevilles plastique.

L’entraxe des poteaux de garde corps est également déterminant, il sera moins important que sur une balustrade en fixation directe sur le béton.

2^ème étape : retirer le crépis et l’isolant

Après avoir percé les 2 trous de fixation de la platine d’ancrage (Etape 1), utiliser une scie cloche pour enlever le crépis.

Puis retirer l’isolant de façon à permettre le positionnement du tube inox d’appui (étape 4). Ce dernier aura un diamètre minimum de 60 mm.

3^ème étape : sceller les tiges filetées

Sceller les tiges filetées dans le béton à l’aide d’un mortier de scellement chimique (profondeur d’ancrage 80 mm minimum). Utiliser des tamis dans un matériau creux.

Laisser dépasser les tiges de façon à permettre le vissage ultérieur des platines de fixation du garde corps de terrasse.

Laisser sécher.

4^ème étape : positionner un tube inox servant d’appui

Positionner le tube inox (ø mini 60 mm) coupé impérativement à la bonne longueur. Il sera coincé entre le mur et la platine, et servira d’appui à cette dernière.

Ainsi, en serrant, l’isolant ne sera pas déformé et les poteaux seront bien maintenus.

5^ème étape : isoler au maximum

Injecter du mortier de scellement chimique tout autour et à fleur du tube pour le maintenir et augmenter la surface d’appui.

Puis à l’intérieur du tube, insérer de la laine de verre, de façon à isoler au maximum l’ensemble et minimiser le pont thermique.

6^ème étape : fixer les platines des poteaux

Fixer toutes les platines d’ancrage de votre garde corps de terrasse, en appui sur le tube.

Etancher avec un silicone extérieur non agressif pour l’inox, entre le crépis et la platine et autour des platines.

7^ème étape : terminer le montage du garde corps

Une fois toutes les platines en place, positionner les poteaux de garde corps puis terminer la réalisation de votre rambarde de terrasse par l’installation de la main courante et du remplissage, en fonction du modèle choisi.

Nos platines de fixation à 2 colliers pour garde corps permettent un réglage en hauteur.
