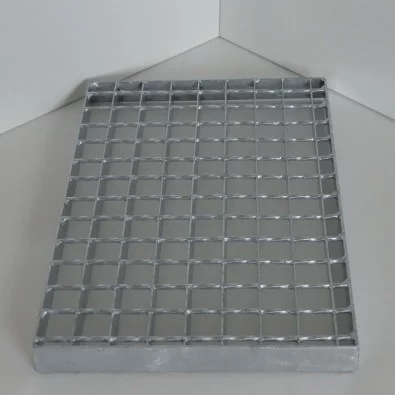

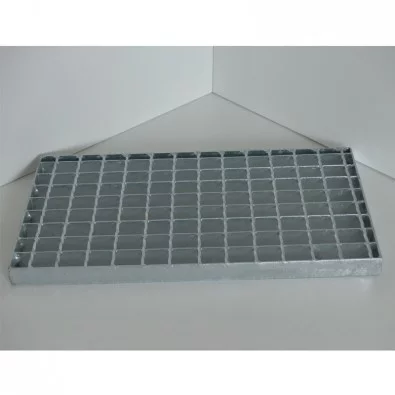

Grille caillebotis électroforgé acier galvanisé sur mesure maille 30/30 et porteurs 30/3 mm

De quoi est constitué un caillebotis electroforgé commandé sur le site ?

Un caillebotis electroforgé est constitué de plats porteurs qui déterminent sa résistance à la charge. Les plats porteurs  sont croisés par des entretoises, faites en ronds torsadés de section inférieure.

Les entretoises en fer rond torsadé sont soudées sur les plats porteurs.

Le croisement des plats porteurs et des entretoises constitue des mailles.

Nos caillebotis sont bordés (entourés) d'un fer plat qui constitue le pourtour du caillebotis. Ce plat bordeur est soudé, et garantit la solidité et la tenue des croisements porteurs/entretoises. Il finit également proprement la grille de caillebotis.

Enfin, nos caillebotis sont traités contre la corrosion par le procédé de galvanisation à chaud : trempage dans un bain de zinc en fusion. Le zinc recouvre l'acier et le protège durablement contre la corrosion.

Comment choisir votre caillebotis ?

La résistance du caillebotis doit être adaptée à l'usage que vous souhaitez en faire :

- usage technique simple (clôture, grille de soupirail, etc.)

- passage piétons

- passage véhicule automobile léger

- passage véhicule camionnette <3,5T

Pour cela, il est important de définir la PORTEE qu'aura votre caillebotis, et de connaître ses capacités de résistance : voyez ci-dessous le croquis et le tableau.

Qu'est ce que la portée d'un caillebotis ?

C'est l'écart entre 2 points d'appui sur lesquels sera posé votre caillebotis.

Le sens porteur du caillebotis sera perpendiculaire à ses appuis.

Les plats porteurs doivent toujours être placés dans le sens porteur, en appui de chaque côté.

Si votre caillebotis est en appui sur les 4 côtés, on choisira le sens porteur dans la plus petite des 2 dimensions.

Si votre caillebotis repose sur 2 côtés, le sens porteur sera celui de la dimension entre appuis.

Le sens non porteur est défini par la "largeur", même si au final elle devient plus grande que la longueur.

Indications d'utilisations possibles de ce caillebotis en fonction de sa portée totale :

Une grille de caillebotis peut résister à différentes charges en fonction de la longueur des plats porteurs, qui définissent la porté maximale.

Vérifiez dans le tableau ci-dessous si ce caillebotis répond à votre besoin. Si sa résistance est insuffisante, il faudra sans doute vous orienter vers un caillebotis plus épais.

Un conseil ? Appelez nous au 03 67 36 00 18

Les données indiquées dans le tableau ci-dessus sont données à titre indicatif. Elles ne constituent pas une étude de charge.

Surface sur laquelle le caillebotis sera en appui

Pensez à prévoir une surface de contact suffisamment large du caillebotis sur ses appuis. Autrement dit, la longueur des barreaux porteurs doit être plus grande de 40 mm au minimum (20 mm de chaque côté) que la portée entre appuis (voir croquis ci-dessus).

Dimensions réalisables

Le sens porteur sera au maximum de 2000 mm.

Le sens non porteur (largeur) sera au maximum de 1200 mm.

La taille minimale d'un caillebotis sera de 100 x 100 mm.

Comment remplir le calculateur situé en haut de cette fiche produit pour être sûr de commander le bon caillebotis ?

Le sens porteur est défini par le champ "Longueur du sens porteur" du calculateur.

Le sens non porteur est défini par la "largeur", même si au final elle devient plus grande que la longueur.

Les cotes doivent être renseignées en millimètres. Pensez à prévoir un petit jeu si votre caillebotis est placé dans une feuillure, afin de pouvoir le mettre en place facilement.

Votre caillebotis sera fabriqué en fonction des cotes précises que vous aurez indiquées.

Que faire avec un caillebotis electroforgé ?

Le caillebotis electroforgé a des qualités anti-dérapantes et ne se dsiloque pas lorsqu'il est découpé : les entretoises sont soudées sur les plats porteurs. Vous pouvez donc pratiquer des découpes dans un caillebotis électroforgé !

Que signifient les chiffres dans l'énoncé d'un caillebotis ?

Exemple : 30/30-30/3

1er "30" : Entraxe des barreaux porteurs

2eme "30" : Entraxe des entretoises

3eme "30" : Hauteur des barreaux porteurs

"3" : épaisseur des barreaux porteurs
